Hệ thống 05 cabin hàn 5 cabin hàn xếp liền kể theo 1 hàng (gồm: Hệ thống vách, cửa cabin, hệ thống hút khói đến từng cabin, Hệ thống điện, bản hàn, ghế hàn, đồ gá hàn)

Mã hiệu: TPA CBH05

Thương hiệu: BMT

Hệ thống bao gồm:

1. Hệ thống vách, cửa cabin:

-Vách cabin gồm 3 tấm quây 3 phía, được sơn tỉnh điện màu xanh

– Khung làm bằng théo hộp 40×40(chân) và hộp thép 40×20 (thanh giăng)

– Làm kín bằng tôn 0,8mm

– Cửa cabin gồm khung và rèm

– Rèm che bằng các tầm cao su, bạt màu tổi, treo và trượt trên thanh tròn

2. Hệ thống hút khói đến từng cabin

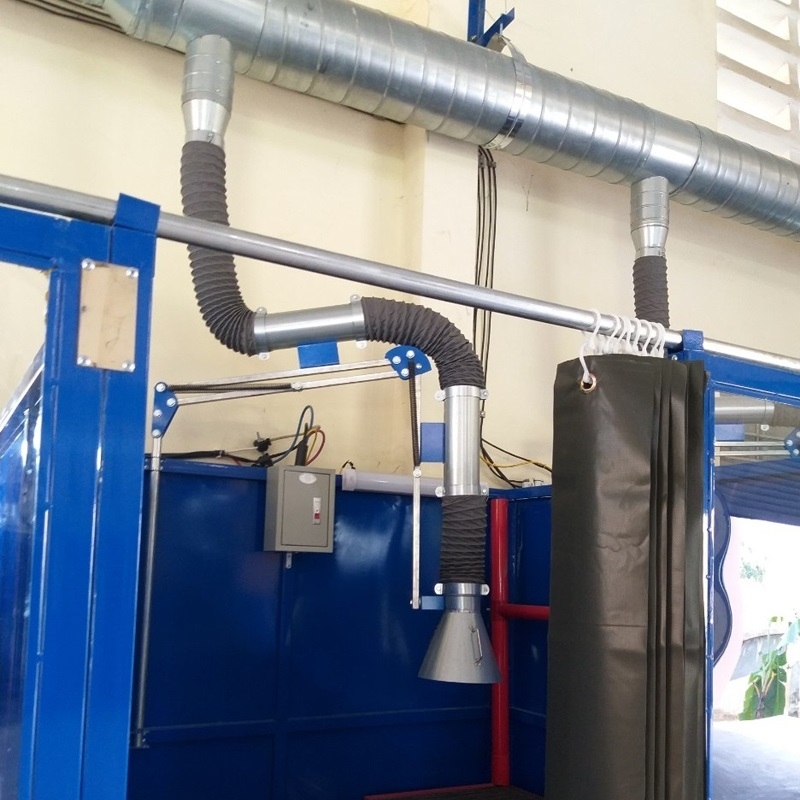

– Tay hút khói từ phễu hút lên đường ống hút chính( trang bị khớp xoay để di chuyển đến các vị tri khác nhau, được làm bằng tôn và ống xoắn mềm D100 – D120mm)

– Phễu hút( có dạng côn, có tay cầm, đưược làm bằng tôn 0,5 – 0,6mm)

– Đường ống hút chính ( làm bằng tôn mạ kẽm 0,5 – 0,6mm, tiết diện 150 – 300mm)

– Quạt hút( trang bị 01 quạt hút cho toàn hệ thống, điện áp 380V, hru hượng hút 10.000 – 12.000m3/h, công suất 3,5 – 4 kw)

– Ông xả( làm băng tôn hoa 0,8 – 1.0mm, D300 – D400, trang bị nón che mưa)

3. Hệ thống điện

– Attomat tổng trên 150A và tủ điện tổng cho dãy cabin

– Attomat phụ 50A và tủ phụ cho mỗi cabin

– Cáp động lực (3×16 + 1×8) dẫn điện từ đrờng dây chính đến từng cabin

– Cáp cho quạt hút (3×8+ 1×4)

– Đèn chiếu sáng cho từng cabin( đèn Led dài 60mm, công suất 15 – 20w)

4. Bàn hàn, ghế hàn

– Kich thuroc: C750x R550xD750mm

– Chân khung làm bằng thép hộ 40×40, thanh giảng bằng thép hộp 40x20mm Thanh tạo khe thoát xi: L545xH20xS3mm

– Trang bị: Phễu thoát xi, khay chứa xi, góa treo kìm hàn

– Ghế hàn có khả năng tăng giảm chiều cao

5. Đồ gá hàn Kich thước: Cao 1.000mm/ vươn xa 500mm

– Xoay góc 360 độ

– Trụ chính bằng thép ống có D76 – D90mm

– Tay kẹp có thể gá các phôi hàn ống, hàn tấm và các tư thế hàn
